Đo, thử nghiệm điện trở hệ thống chống sét cho cửa hàng xăng dầu theo tiêu chuẩn TCVN 4530:2011 và hệ thống chống sét cho bồn chứa LPG dân dụng, thương mại và công nghiệp theo tiêu chuẩn TCVN 6486:2008

1. Đo, thử nghiệm điện trở chống sét là gì?

Đo, thử nghiệm hệ thống chống sét là hoạt động kỹ thuật nhằm đánh giá hệ thống chống sét đạt hay không đạt các chỉ tiêu kỹ thuật được quy định bởi tiêu chuẩn hoặc quy chuẩn kỹ thuật hiện hành.

2. Quy định pháp luật về hệ thống chống sét các cửa hàng xăng dầu và hệ thống bồn chứa LPG dân dụng, thương mại và công nghiệp?

Theo quy định của pháp luật, các cửa hàng xăng dầu và hệ thống bồn chứa LPG dân dụng, thương mại và công nghiệp phải áp dụng các văn bản sau đây cho quá trình thiết kế, xây dựng và lắp đặt đối với hệ thống chống sét như sau:

Quy chuẩn Kỹ thuật Quốc gia QCVN 07-6:2016/BXD - Các công trình hạ tầng kỹ thuật công trình cấp xăng dầu, khí đốt.

Tiêu chuẩn Việt Nam TCVN 4530:2011 - Cửa hàng xăng dầu - Yêu cầu thiết kế.

Tiêu chuẩn Việt Nam TCVN 6486:2008 về khí dầu mỏ hoá lỏng (LPG) - Tồn chứa dưới áp suất - Yêu cầu về thiết kế và vị trí lắp đặt.

Trích văn bản nội dung yêu cầu kỹ thuật khi thiết kế, lắp đặt đảm bảo:

Tại mục 2.4.2 QCVN 07-6:2016/BXD quy định:

“ 2.4.2. Chống sét

- Cụm bể chứa đặt nổi phải được thiết kế bảo vệ chống sét đánh thẳng, khi các van thở đặt cao mà không nằm trong vùng bảo vệ chống sét của các công trình xung quanh thì phải chống sét đánh thẳng cho van thở bằng cột thu sét được nối đẳng thế. Đầu kim thu sét phải cách van thở ít nhất là 5 m;

- Các hạng mục xây dựng khác của cửa hàng xăng dầu và trạm khí đốt đều phải có hệ thống chống sét đánh thẳng;

- Hệ thống nối đất chống sét đánh thẳng có điện trở nối đất không vượt quá 10 Ω;

- Tại vị trí nạp xăng dầu, khí đốt vào bồn chứa, chai chứa của trạm xăng dầu, khí đốt phải nối đất chống tỉnh điện với các phương tiện cấp.”

Tại mục 10.7 đến 10.12 TCVN 4530:2011 quy định:

“10.7 Các hạng mục xây dựng của cửa hàng đều phải có hệ thống chống sét đánh thẳng. Hệ thống nối đất chống sét đánh thẳng có trị số điện trở nối đất không vượt quá 10 W. Khi các van thở đặt cao mà không nằm trong vùng bảo vệ chống sét của các công trình cao xung quanh thì phải chống sét đánh thẳng cho van thở bằng các cột thu sét được nối đẳng thế. Đầu kim thu sét phải cách van thở ít nhất là 5 m.

10.8 Để chống sét cảm ứng và chống tĩnh điện, yêu cầu các bể chứa bằng thép phải hàn nối ít nhất mỗi bể hai dây kim loại với hệ thống nối đất chống sét cảm ứng và chống tĩnh điện. Điện trở nối đất của hệ thống này không vượt quá 10 W.

 10.9 Tại các vị trí nạp xăng dầu phải nối hệ thống nối đất chống tĩnh điện với các phương tiện nạp xăng dầu.

10.10 Hệ thống nối đất an toàn phải có trị số điện trở nối đất không vượt quá 4 W. Tất cả các phần kim loại không mang điện của các thiết bị điện và cột bơm đều phải nối đất an toàn. - Hệ thống nối đất này cần phải cách hệ thống nối đất chống sét đánh thẳng là 5 m (khoảng cách trong đất). - Khi nối chung hệ thống nối đất an toàn với hệ thống nối đất chống sét đánh thẳng yêu cầu trị số điện trở nối đất không vượt quá 1 W.

10.12 Thiết kế chống sét và nối đất cho cửa hàng xăng dầu phải phù hợp với quy định hiện hành về thiết kế thi công bảo vệ chống sét cho kho xăng dầu."

Tại mục 5.4 TCVN 6486:2008 quy định:

“5.4 Yêu cầu về nối đất cho bồn

5.4.1. Không yêu cầu sử dụng kim thu sét cho bồn chứa LPG nhưng bồn phải được nối đất và có điện trở nối đất không lớn hơn 10 W.

5.4.2. Để chống sét cảm ứng và chống tĩnh điện, yêu cầu các bồn chứa phải hàn nối ít nhất mỗi bồn hai dây kim loại với hệ thống nối đất chống sét và chống tĩnh điện. Điện trở nối đất của hệ thống này không lớn hơn 10 W.

5.4.3. Các phương tiện nạp LPG phải được nối với hệ thống nối đất an toàn tại vị trí nạp LPG.

5.4.4. Hệ thống nối đất an toàn phải có điện trở nối đất không lớn hơn 4 W. Tất cả phần kim loại không mang điện của các thiết bị điện và bơm đều phải nối với hệ nối đất an toàn. Hệ thống nối đất này cần phải cách hệ thống nối đất chống sét đánh thẳng là 5 m (khoảng cách trong đất). Khi nối chung hệ thống nối đất an toàn với hệ thống nối đất chống sét đánh thẳng yêu cầu điện trở nối đất không lớn hơn 1 W”.

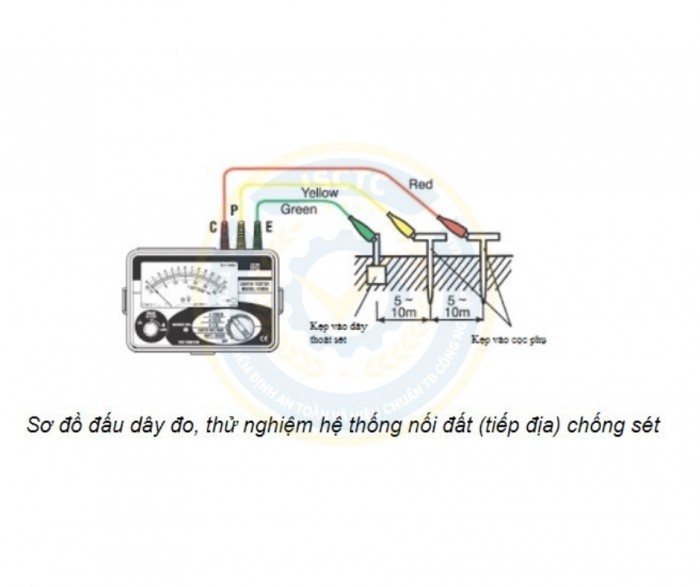

3. Sơ đồ đấu dây và các bước đo điện trở chống sét?

Bước 1: Kiểm tra điện áp PIN

Bước 2: Đấu nối các dây nối

Bước 3: Kiểm tra điện áp của tổ đất cần kiểm tra

Bước 4: Kiểm tra điện trở đất

Bước 5: Đánh giá kết quả đo: việc đánh giá kết quả đo, thử nghiệm được xem xét ở ba mục, hệ thống chỉ đạt khi ba mục đạt yêu cầu.

- Mục 1: Đánh giá bên ngoài

- Mục 2: Đánh giá kỹ thuật

- Mục 3: Đánh giá an toàn chung theo Quy chuẩn Kỹ thuật Quốc gia QCVN 07-6:2016/BXD - Các công trình hạ tầng kỹ thuật công trình cấp xăng dầu, khí đốt và theo TCVN 4530:2011 đối với công trình dầu mỏ, sản phẩm dầu mỏ, cửa hàng xăng dầu; theo TCVN 6486:2008 đối với bồn chứa LPG dân dụng, thương mại và công nghiệp.
